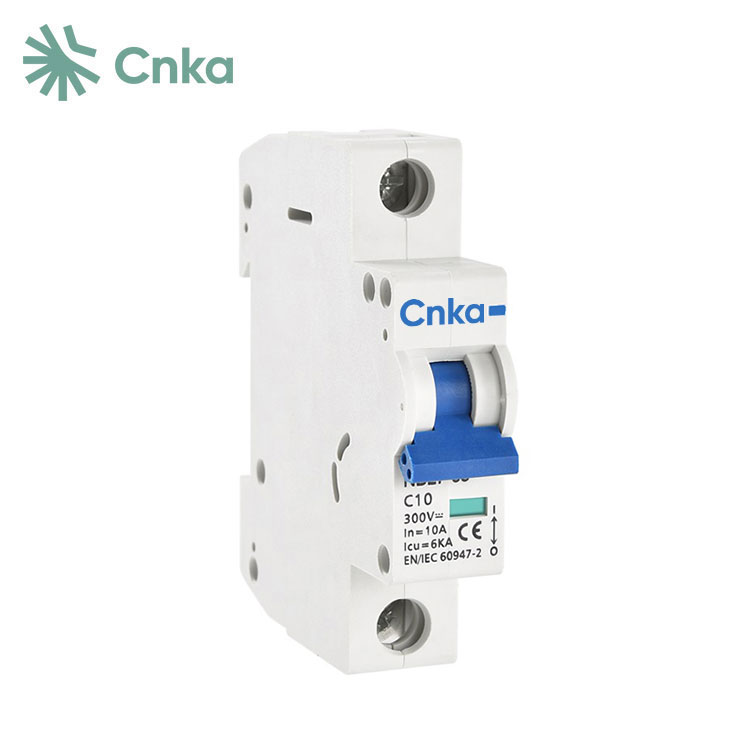

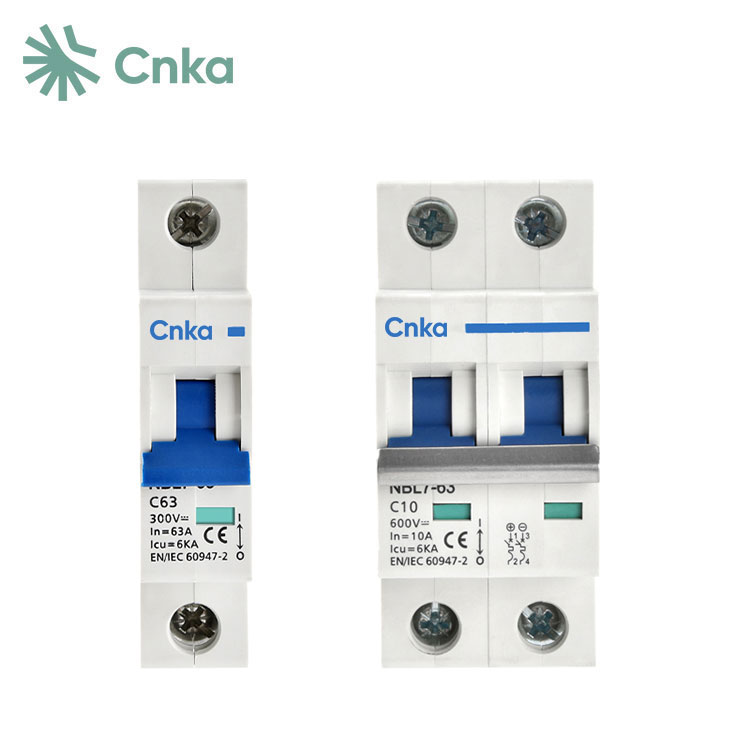

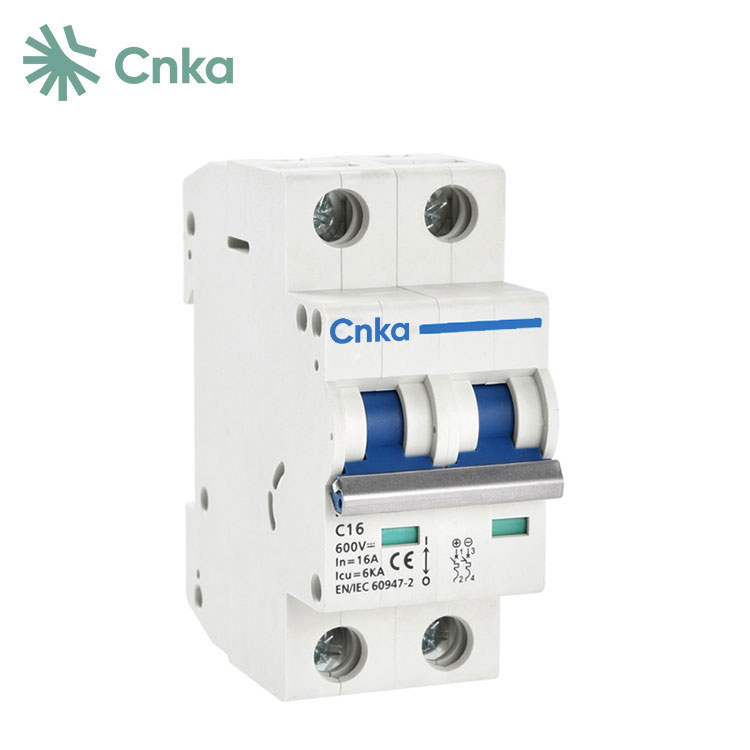

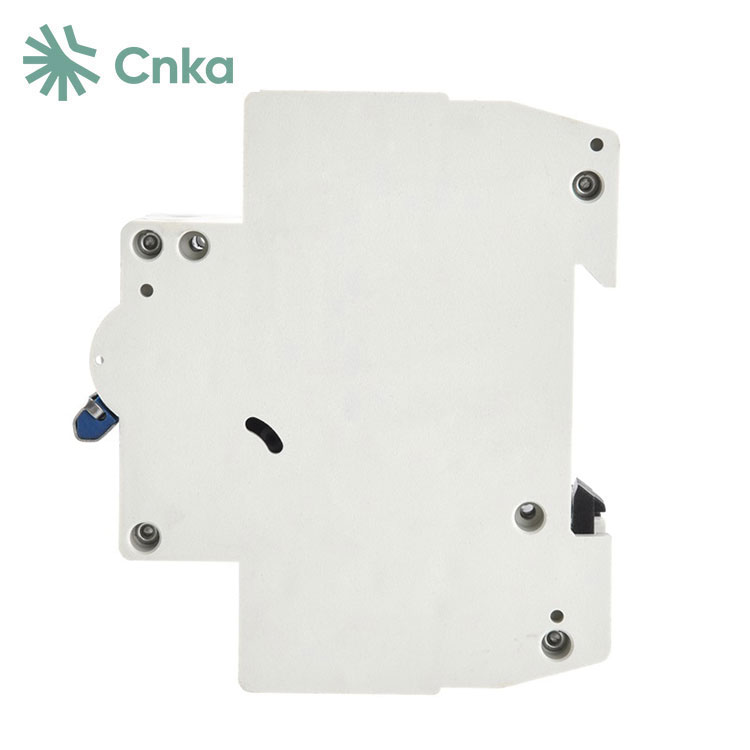

Şu anda stokta bulunan Çin'den CNKA PV DC devre kesiciler, DC sistemlerinde aşırı yük ve kısa devre koruması için tasarlanmıştır. Anma akımları 63A'e kadar ve anma gerilimleri 300V, 600V ve 1000V olan DC ekipmanları ve elektrikli cihazlar için uygundurlar. Bu ürün, enerji, posta hizmetleri, ulaşım, madencilik ve endüstriyel işletmeler gibi çeşitli sektörlerde yaygın olarak kullanılmakta olup, IEC60898-1 ve GB140482 standartlarını karşılamaktadır. Benzer ürünlerle karşılaştırıldığında en yüksek nominal voltaj seviyesine sahiptir.
|
ürün modeli |
|
NBL7-63 |
||
|
Kutup |
|
1 P |
2P |
4P |
|
Çerçeve Akımı |
|
63A |
||
|
Anma akımı |
İçinde |
6,10,16,20,25,32,40,50,63A |
||
|
Nominal Çalışma Gerilimi |
Ue(DC) |
300V |
500/600/1000V |
1000V |
|
Nominal Yalıtım Gerilimi |
kullanıcı arayüzü |
1200V |
||
|
Nominal Darbe Dayanım Gerilimi |
Um |
6kV |
||
|
Kapasiteyi aşmak |
yoğun bakım |
6KA |
||
|
Açma Özelliği |
|
C |
||
|
Açma Tipi |
|
Termal Manyetik |
||
|
Elektrik Ömrü |
Gerçek |
500 Döngü (63A Çerçeve) |
||
|
Standart |
300 Döngü |
|||
|
Mekanik Ömür |
Gerçek |
10000 Döngü (63A Çerçeve) |
||
|
Standart |
9700 Döngü |
|||
|
Aşırı Gerilim Kategorisi |
|
I |
||
|
Kirlilik derecesi |
|
3 |
||
|
Giriş Koruması |
|
IP40 Kablo Bağlantı Noktası IP20 |
||
|
Neme ve Isıya Dayanıklılık |
|
Sınıf 2 |
||
|
Terminal Kapasitesi |
|
2,5x35mm2 |
||
|
Terminallerin Sıkma Torku |
|
2,0°3,5Nm |
||
|
Ortam sıcaklığı |
|
-30°~~+70° |
||
|
Depolama sıcaklığı |
|
-40°C~+85°C |
||
|
Kurulum yöntemi |
|
İTİBAREN |
||
|
Standart |
|
IEC60947-2 |
||
· 1Ön üst tasarım, kolun kullanımını geliştirerek daha konforlu ve güvenli hale getirir.
· 2 20.000 döngüyü aşan mekanik ömrüyle uzun vadeli güvenilirlik sağlar.
· 3 GBT140482, IEC60947-2 standartları ve AB RoHS çevre gereksinimleriyle uyumludur ve CCC ve CE sertifikalarına sahiptir.
· 4 Özellikle iletişim ve fotovoltaik uygulamalardaki DC sistemleri için idealdir.
PV DC devre kesicilerin geliştirilmesinde iki temel zorlukla karşılaşılmaktadır. İlk olarak, DC sistemlerinde akım doğal olarak sıfırı geçmez, bu da AC devre kesicilerde olduğu gibi olgun ark söndürme teknolojisinin kullanılmasını engeller. İkincisi, DC sistemleri önemli miktarda enerji depolayan çok sayıda endüktif bileşen içerir ve bu da DC arıza akımlarının kesilmesini zorlaştırır.
