Çin CNKA'nın toptan güneş enerjisi dalgalanma koruyucusu hem birincil hem de ikincil testlerden geçiyor. Birincil test, nominal deşarj akımı In: 1,2/50 darbe çalışma voltajına ve spesifikasyonlarda belirtilen maksimum darbe akımı Iimp'ye göre deneylerin yapılmasını içerir. İkincil test, birincil testin sonuçlarına dayanır ve spesifikasyonlarda belirtilen maksimum darbe akımı Iimp ile testi içerir. T1 ve T2 aşırı gerilim koruyucuları, bu birincil ve ikincil darbe testlerine dayanarak tasarlanan aşırı gerilim koruyucuları için kullanılan genel terimlerdir.
|

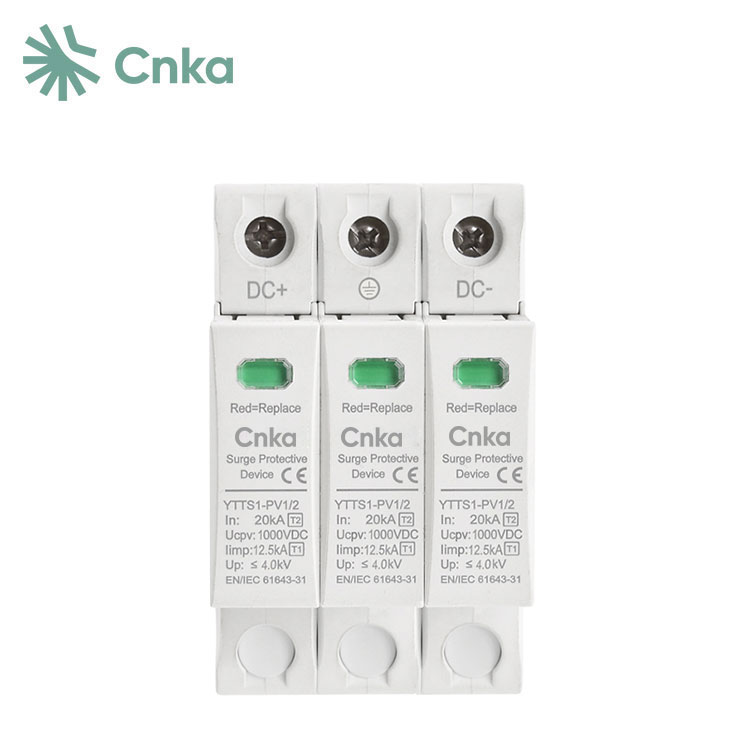

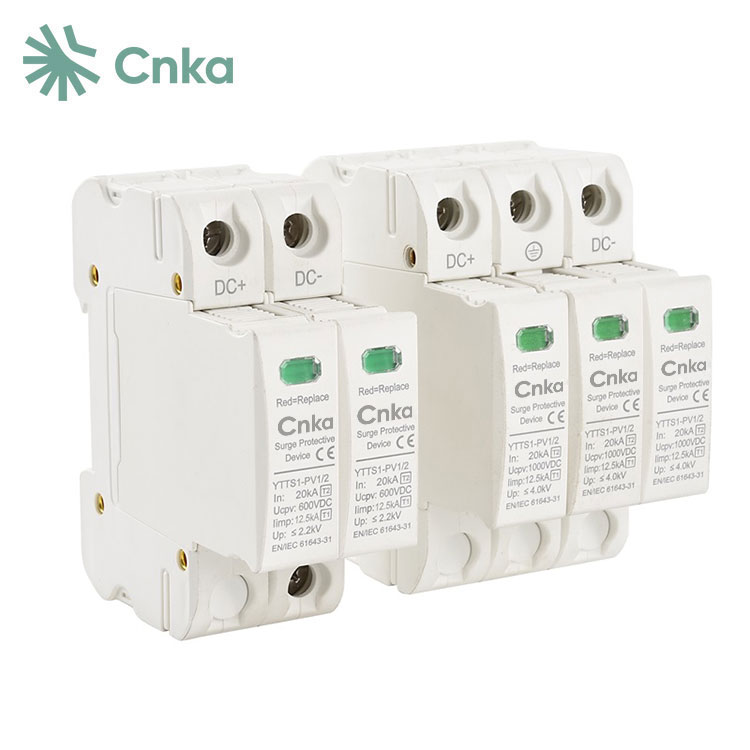

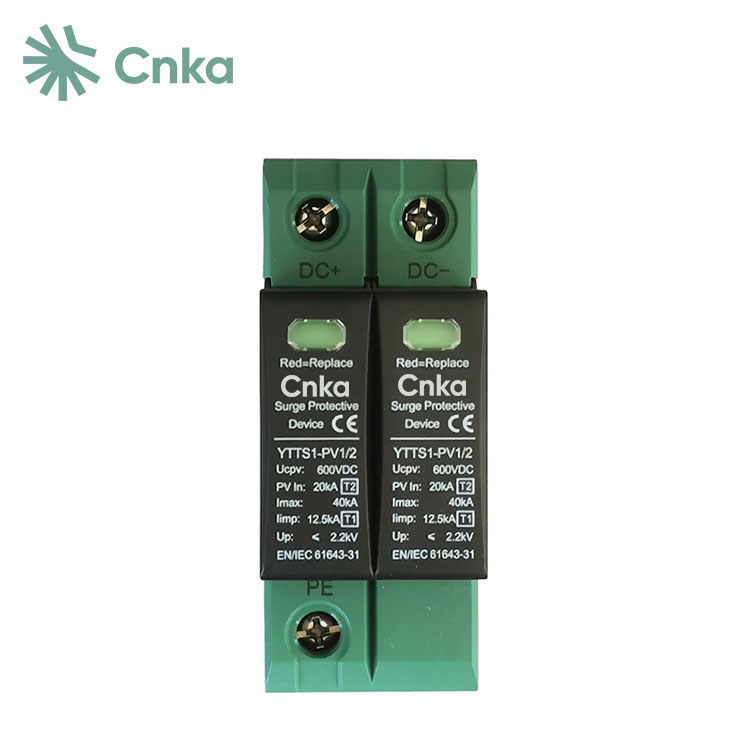

ürün modeli |
YTTS1-PV1/2 |
|
|
Kutup |
2P |
3P |
|
Orantılı frekans |
Bir bağlantı noktası |
|
|
SPD Kategorisi |
Kombine tip |
|
|
Test Kategorisi |
Sınıf I+ll testi |
|
|
Renk |
Beyaz |
|
|
Maksimum Sürekli |
600VDC |
1000VDC |
|
Gerilim Koruması |
≤2,2kV |
≤4.0kV |
|
Nominal Deşarj |
20kA |
20kA |
|
Maksimum Deşarj |
40kA |
40kA |
|
Darbe akımı gevşekliği |
12.5kA |
12.5kA |
|
Tepki Süresi tA |
≤25ns |
|
|
Boyut |
36x90x80 54x90x80 |
|
|
Arıza Göstergesi |
Yeşil: Normal Kırmızı: Arıza |
|
|
Tellerin Kesit Alanı |
6~25mm² |
|
|
Kurulum yöntemi |
35mm standart ray |
|
|
Çalışma ortamı |
-40°C~+85°C |
|
|
Mantolama Malzemesi |
Plastik |
|
|
Koruma seviyesi |
IP20 |
|
|
Yönetici Standardı |
IEC 61643-31 |
|
1. Çeşitli kurulum senaryolarında yaygın olarak kullanılabilir.
2. LPZ0B sistem bölümünün altındaki alanlara kurulum için uygundur ve yıldırım akımlarından kaynaklanan paraziti azaltmak için inşaat projelerinde dışarıdan içeriye doğru üç fazlı beş telli kabinlere monte edilebilir. Gerilimi sınırlamak için cihazların yakınına da kurulabilir.
3. Sürekli akım sızıntısını önlerken düşük voltaj koruma seviyesi sağlar.
S: Güneş sistemim için DC SPD'yi nasıl seçerim?
C: PV sisteminiz için uygun SPD modelini seçmek amacıyla aşağıdaki faktörlerin göz önünde bulundurulması önemlidir: SPD'nin çalışacağı sıcaklık, sistemin voltajı, SPD'nin kısa devre değeri, SPD'nin gerektirdiği minimum deşarj akımına karşı korunması gerekir.
S: Güneş enerjisi için SPD'ye ihtiyacınız var mı?
C: Mikro invertörler ve kısa DC kabloları, ancak daha uzun AC kabloları ile donatılmış konut güneş enerjisi sistemindeki bir evi geçici dalgalanmalardan korumak için, birleştirici kutuya aşırı gerilim koruyucu cihazların takılması önerilir.
S: Güneş sisteminde SPD nedir?
C: CHYT Aşırı Gerilim Koruma Cihazları (SPD'ler), güneş enerjisi sistemlerinde, özellikle fotovoltaik (PV) veya DC sistemlerde, elektrik dalgalanmalarına ve ani yükselmelere karşı koruma sağlamak için yaygın olarak kullanılır. Bu dalgalanmalara yıldırım düşmesi de dahil olmak üzere çeşitli faktörler neden olabilir. SPD'ler, bu tür zararlı elektriksel bozulmalara karşı güvenilir bir kalkan sunarak güneş enerjisi sisteminin sorunsuz çalışmasını ve uzun ömürlü olmasını sağlar.
