Çin Tedarikçileri CNKA, IT, TT, TN-C, TN-S, TN-C-S ve 50/60Hz'de 380V'a kadar AC anma gerilimine sahip diğer güç sistemleri için uygun 3 fazlı bir AC aşırı gerilim koruyucusu sunmaktadır. Bu aşırı gerilim koruyucu, sistemi yıldırım çarpmalarının ve diğer geçici aşırı gerilimlerin hem doğrudan hem de dolaylı etkilerinden korumak için tasarlanmıştır.
|
Ürün Modeli |
YTTS1-C40 |
||
|
Kutup |

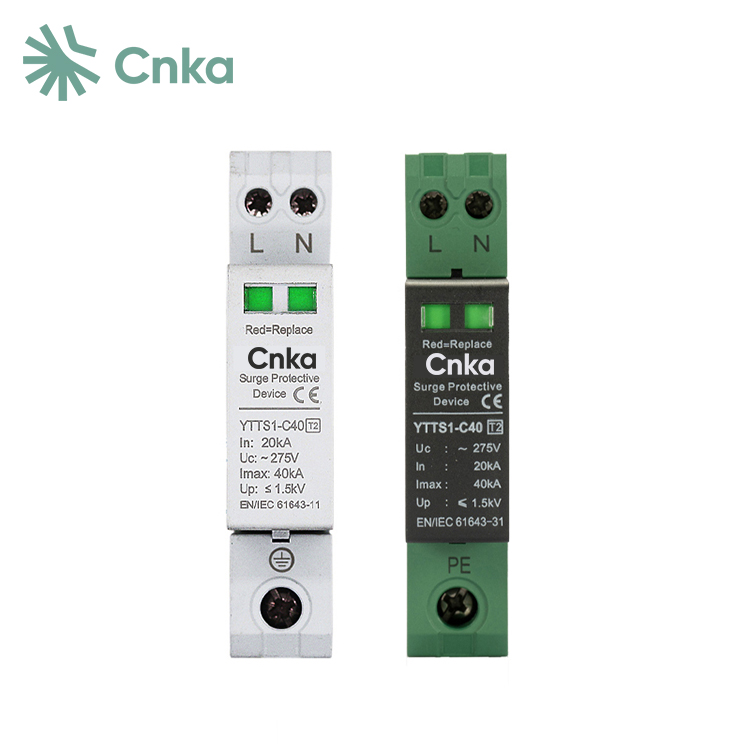

1P+N |

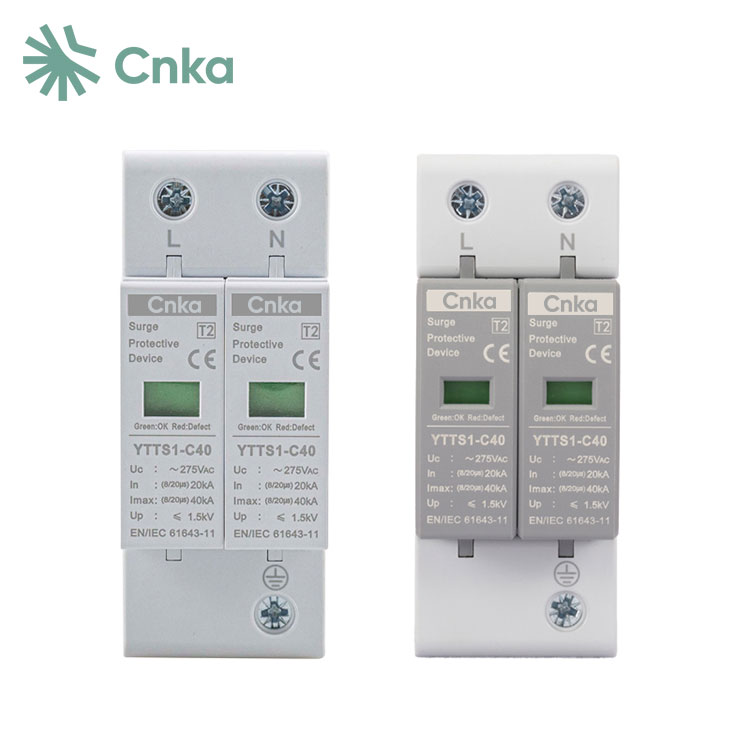

2P |

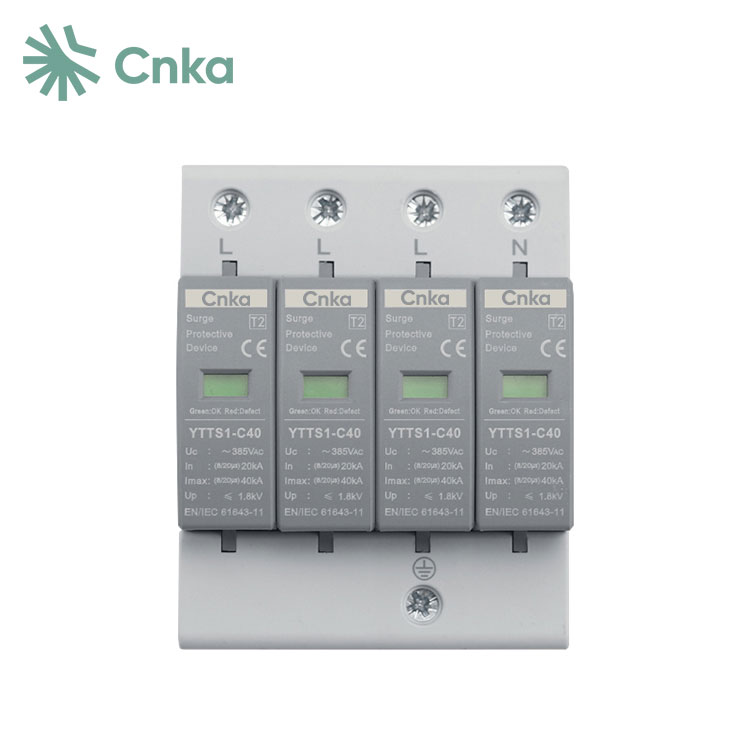

4P |
|
Nominal Frekans |
Bir bağlantı noktası |
||
|
SPD Kategorisi |
Kombine tip |
||
|
Test Kategorisi |
Sınıf II testi |
||
|
Maksimum Sürekli Çalışma Gerilimi Uc |
275VAC |
275VAC |
385VAC |
|
Gerilim Koruma Seviyesi Arttırma(8/20μs) |
≤1,5kV |
≤1,5kV |
≤1,8kV |
|
Nominal Deşarj Akımı Girişi(8/20μs) |
20 kA |
||
|
Maksimum Deşarj Akımı Imax(8/20μs) |
40kA |
||
|
Yanıt SüresiA |
≤25ns |
||
|
Boyut |
18x90x72 |
36x90x72 |
72x90x72 |
|
Arıza Göstergesi |
Yeşil: Normal Kırmızı: Arıza |
||
|
Tellerin Kesit Alanı |
6~25mm2 |
||
|

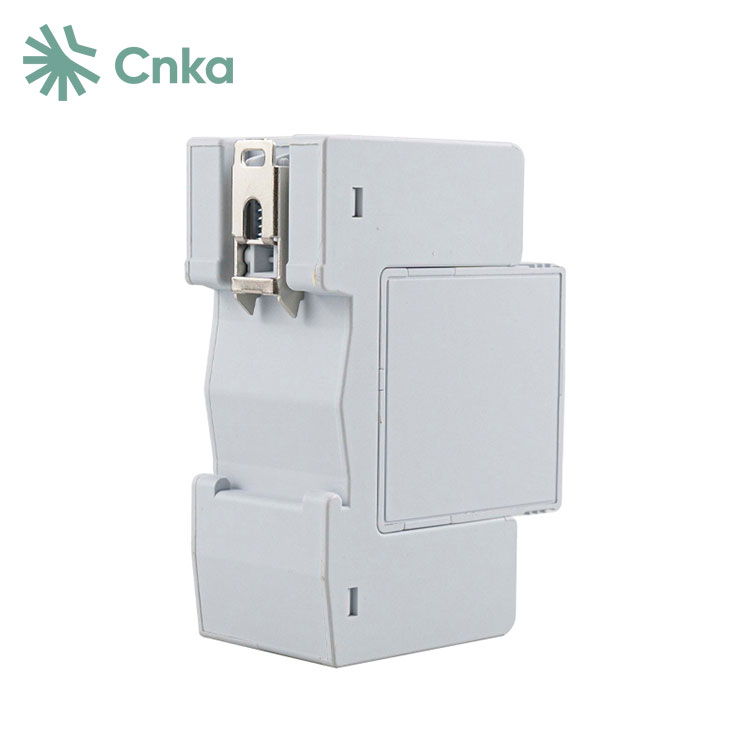

Kurulum Yöntemi |
35mm standart ray |
||
|
Çalışma Ortamı Sıcaklığı |
-40°C~+85°C |
||
|
Mantolama Malzemesi |
Plastik |
||
|
Koruma Seviyesi |
IP20 |
||
|
Yönetici Standardı |
IEC61643-11 |
||
1 Devre kesici koruması için sıcaklık kontrollü dahili aşırı akım ve aşırı ısınma koruması kullanılabilir.
2 Çeşitli güç kaynağı sistemleriyle uyumludur ve üç konfigürasyonda mevcuttur: 1P+N, 2P ve 4P.
3 Çift termal izolasyon anahtarı cihazı, güvenilir koruma önlemleri sunar.
4 Toz önleme ve korozyona dayanıklılık özelliklerine sahiptir.
S: Bir SPD topraklama olmadan çalışabilir mi?
C: Etkili aşırı gerilim koruması için topraklama çok önemlidir. Aşırı akımı toprak hattına yönlendirmek için metal oksit varistörlere (MOV'ler) bağlı olduklarından aşırı gerilim koruyucuları topraklanmamış çıkışlarla düzgün şekilde çalışamaz.
S: SPD'nin kesiciye ihtiyacı var mı?
C: SPD'lerin doğrudan panelin ana pabuçlarına değil, uygun değere sahip bir devre kesici aracılığıyla bağlanması tavsiye edilir. Devre kesiciler bir seçenek değilse, hatları bağlamak için sigortalı bir bağlantı kesme anahtarı kullanılmalıdır, bu da SPD'nin daha kolay servis edilmesini sağlar.
S: Hangisi daha iyi, Tip 1 mi yoksa Tip 2 SPD mi?
C: CNKA Tip 1 SPD, 10/350 µs'lik bir akım dalgasına sahiptir ve bir binanın üzerine veya yakınına doğrudan yıldırım düşmesine karşı koruma sağlayacak şekilde tasarlanmıştır. Bunun tersine, Tip 2 SPD, aşırı gerilimlerin yayılmasını sınırlamak ve yükleri zararlı dalgalanmalardan korumak için her elektrik panosuna monte edilen alçak gerilim elektrik tesisatları için birincil koruma sistemi olarak hizmet eder.
.
