Çin Tedarikçileri CNKA, IEC61643 standardına göre tasarlanmış, ücretsiz numunelerle birlikte toplu SPD AC aşırı gerilim koruma cihazları sunmaktadır. Bu aşırı gerilim koruma cihazları "Alçak Gerilim Aşırı Gerilim Koruyucuları - Bölüm 1: Alçak Gerilim Dağıtım Sistemlerinde Aşırı Gerilim Koruyucular için Performans Gereksinimleri ve Test Yöntemleri" ile uyumludur.

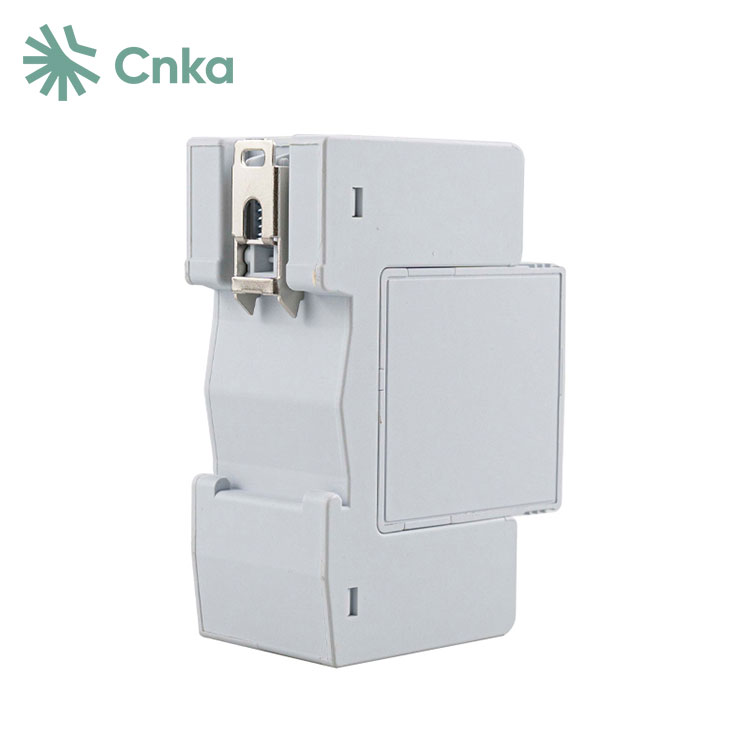

SPD, mükemmel sızdırmazlık performansına sahip, yüksek sıcaklığa dayanıklı bir plastik tasarıma sahiptir ve hem modüler hem de 35 mm DIN ray kurulumunu destekler. Bir çalışma gösterge penceresi, bir sıcaklık kontrol devre kesicisi ve arızalar sırasında bağlantıyı otomatik olarak keserek yangın risklerini azaltan yerleşik bir aşırı akım koruma devresi içerir.
Ek olarak SPD, kolay izleme için bir uzaktan alarm arayüzüyle donatılmıştır. Hem ana modül hem de taban değiştirilebilir. L-PE, N-PE (4P) veya L-N-PE (3+1) yıldırımdan korunma modları sunar.
|

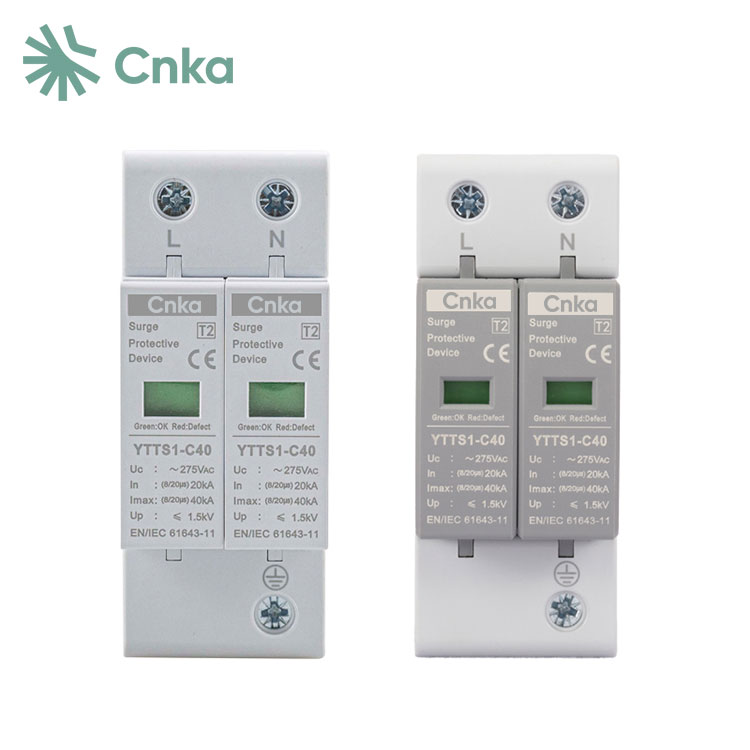

Ürün Modeli |
YTTS1-C40 |
||
|
Kutup |
1P+N |
2P |
4P |
|
Nominal Frekans |
Bir bağlantı noktası |
||
|
SPD Kategorisi |
Kombine tip |
||
|
Test Kategorisi |
Sınıf II testi |
||
|
Maksimum Sürekli Çalışma Gerilimi Uc |
275VAC |
275VAC |
385VAC |
|
Gerilim Koruma Seviyesi Arttırma(8/20μs) |
≤1,5kV |
≤1,5kV |
≤1,8kV |
|
Nominal Deşarj Akımı Girişi(8/20μs) |
20 kA |
||
|
Maksimum Deşarj Akımı Imax(8/20μs) |
40kA |
||
|
Yanıt SüresiA |
≤25ns |
||
|
Boyut |
18x90x72 |
36x90x72 |
72x90x72 |
|
Arıza Göstergesi |
Yeşil: Normal Kırmızı: Arıza |
||
|
Tellerin Kesit Alanı |
6~25mm2 |
||
|
Kurulum Yöntemi |
35mm standart ray |
||
|
Çalışma Ortamı Sıcaklığı |
-40°C~+85°C |
||
|
Mantolama Malzemesi |
Plastik |
||
|
Koruma Seviyesi |
IP20 |
||
|
Yönetici Standardı |
IEC61643-11 |
||
TT düzenlemesi, dağıtılmış topraklama iletkenleri kullanmadan kullanıcının topraklama kablosunu transformatörden ayıran güç sistemleri için bir topraklama yöntemidir. Bu yaklaşım, doğrudan fiziksel topraklama bağlantısı kurarak parazitin azalması ve güvenilirliğin artması gibi faydalar sunar. Ancak L-PE arıza devresinin yüksek empedansı nedeniyle ek diferansiyel koruma cihazlarına ihtiyaç vardır. Bu topraklama yöntemi özellikle jeneratörlerin veya transformatörlerin topraklanması için uygundur.
SPD'ler, amaçlanan amaçlarına göre güç hattı SPD'leri ve sinyal hattı SPD'leri olarak kategorize edilebilir. Sinyal paratonerleri olarak da adlandırılan sinyal hattı SPD'leri genellikle bir sinyal iletim hattının başlangıcına kurulur. Başlıca işlevleri, yıldırım dalgalarının sinyal hattı yoluyla ekipmana girmesini ve hasar vermesini önleyerek aşağı yöndeki ekipmanı korumaktır.
