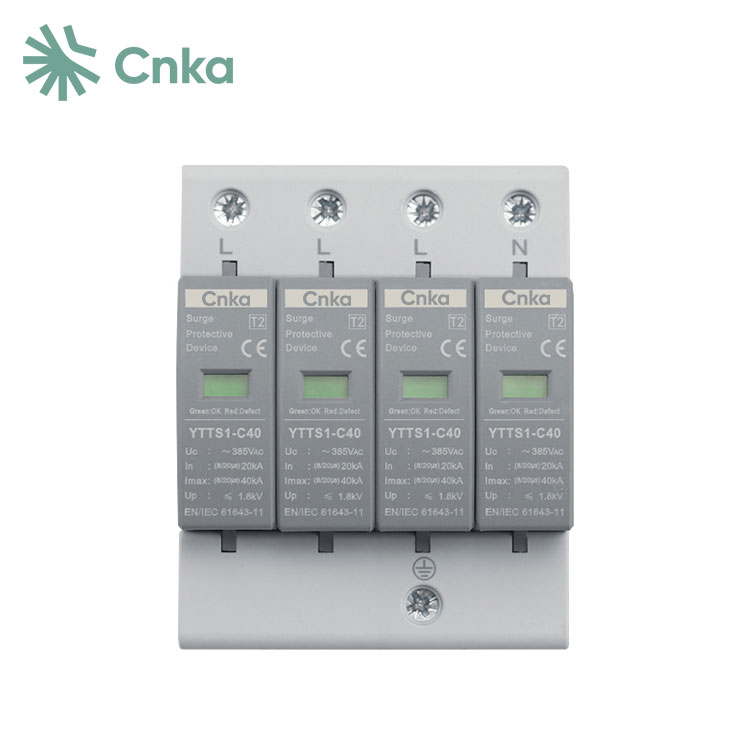

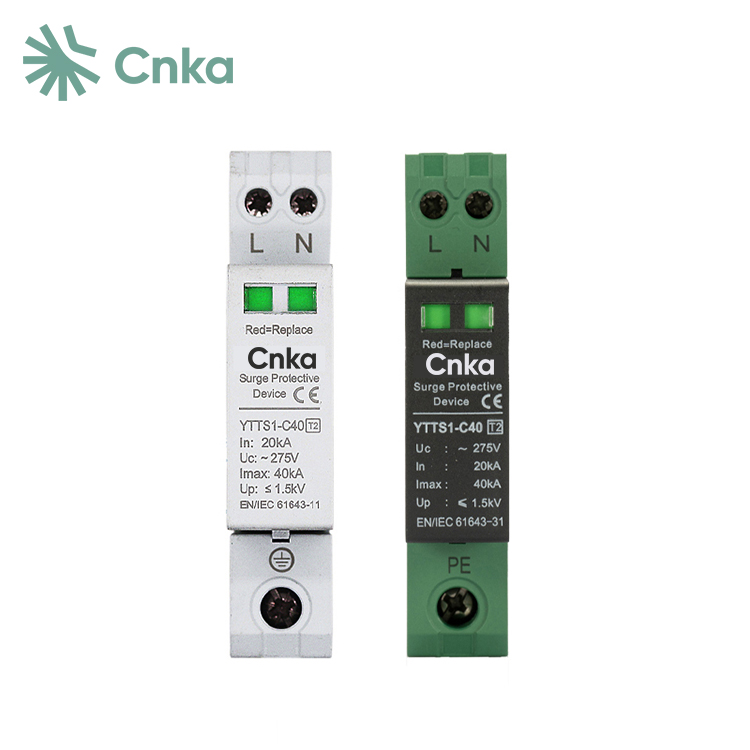

Çin CNKA, TN-STN-C-STATIT ve diğer güç konfigürasyonları dahil olmak üzere, 380 V voltajlı AC 50/60 Hz sistemlere uygun, Çin'de üretilen 3 fazlı AC SPD'ler sunmaktadır. Bu SPD'ler LPZ1, LPZ2 veya LPZ3 konnektörlerine takılabilir ve IEC61643-1 ve GB18802.1 standartlarına uygun olarak tasarlanmıştır.

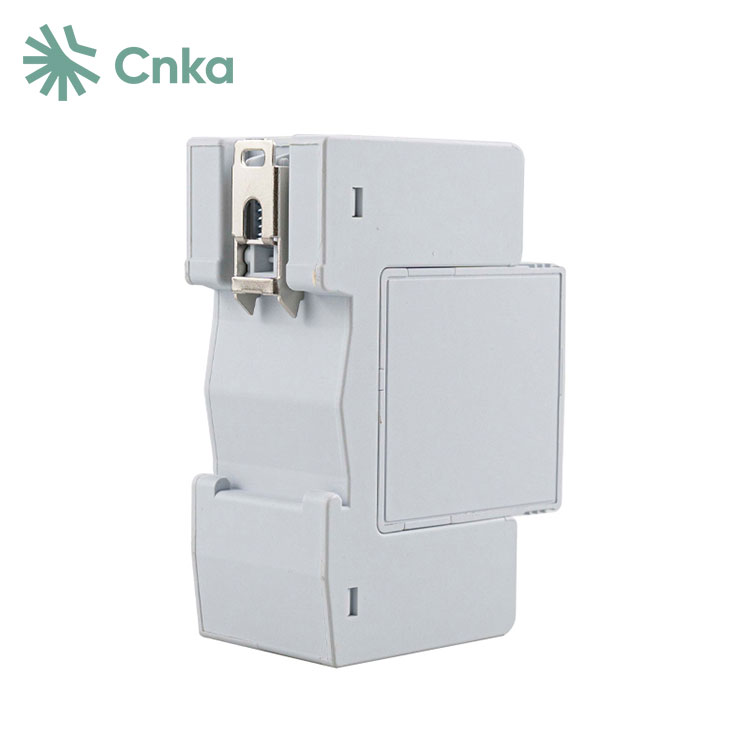

Kurulumda standart bir 35 mm kılavuz rayı kullanılır ve bir arıza giderme cihazı bulunur. Aşırı ısınma veya aşırı akımdan kaynaklanan bir arıza durumunda, bu cihaz elektrikli ekipmanın güç kaynağıyla olan bağlantısını kesecek ve bir gösterge sinyali sağlayacaktır: normal çalışma için yeşil ve anormallikler için kırmızı. Ek olarak modül, SPD'ye hâlâ enerji verilirken değiştirilebilir.
|
Ürün Modeli |
YTTS1-C40 |
||
|
Kutup |
1P+N |
2P |
4P |
|
Nominal Frekans |
Bir bağlantı noktası |
||
|
SPD Kategorisi |
Kombine tip |
||
|
Test Kategorisi |
Sınıf II testi |
||
|
Maksimum Sürekli Çalışma Gerilimi Uc |
275VAC |
275VAC |
385VAC |
|
Gerilim Koruma Seviyesi Arttırma(8/20μs) |
≤1,5kV |
≤1,5kV |
≤1,8kV |
|
Nominal Deşarj Akımı Girişi(8/20μs) |
20 kA |
||
|
Maksimum Deşarj Akımı Imax(8/20μs) |
40kA |
||
|
Yanıt SüresiA |
≤25ns |
||
|
Boyut |
18x90x72 |
36x90x72 |
72x90x72 |
|
Arıza Göstergesi |
Yeşil: Normal Kırmızı: Arıza |
||
|
Tellerin Kesit Alanı |
6~25mm2 |
||
|
Kurulum Yöntemi |
35mm standart ray |
||
|
Çalışma Ortamı Sıcaklığı |
-40°C~+85°C |
||
|
Mantolama Malzemesi |
Plastik |
||
|
Koruma Seviyesi |
IP20 |
||
|
Yönetici Standardı |
IEC61643-11 |
||
1 LPZ2-3C-D seviyeli yıldırımdan korunma güç hattı, "üçüncü seviye dayanım kapasitesine ve ayarlanabilir yıldırımdan korunmaya sahip ikinci seviye güç paratoneri" olarak bilinir.
2 TN-S sistemine genellikle "üç telli N-PE koruma sistemi" adı verilir.
3 Yeşil ışık normal çalışmayı, kırmızı ışık ise anormal bir durumu belirtir.
4 DIN rayı kurulumunu tercih etmek, kompakt tasarımı nedeniyle yerden tasarruf sağlayabilir.
S: DC sigortası nereye takılmalıdır?
C: Sigortanın akünün artı kutbuna yakın bir yere yerleştirilmesi tavsiye edilir. Bu kurulum, sigortanın atması durumunda tüm devrenin çalışmaz hale gelmesini sağlar. Pozitif terminal topraklanmışsa sigorta negatif terminalin yakınına yerleştirilmelidir.
S: Paketleme şartlarınız nelerdir?
C: Ürünlerimizi genellikle genel kartonlarda paketliyoruz. Ancak tescilli patentiniz varsa yetki yazınızı aldıktan sonra markalı kutularınızı kullanabiliriz.
S: AC sigortaların DC sigortalardan farkı nedir?
C: AC ve DC sigortalar arasındaki temel fark, patladığında elektrik arklarını kesme yetenekleridir. DC arkların kesilmesi genellikle AC arklardan daha zordur; bu nedenle DC sigortalar genellikle daha düşük voltajlar için, tipik olarak 32VDC civarında derecelendirilir.
