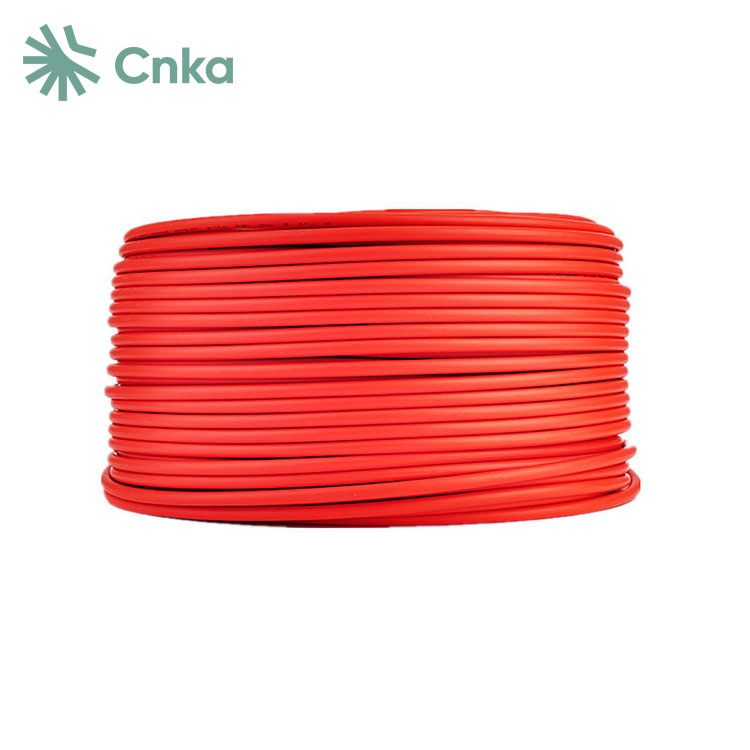

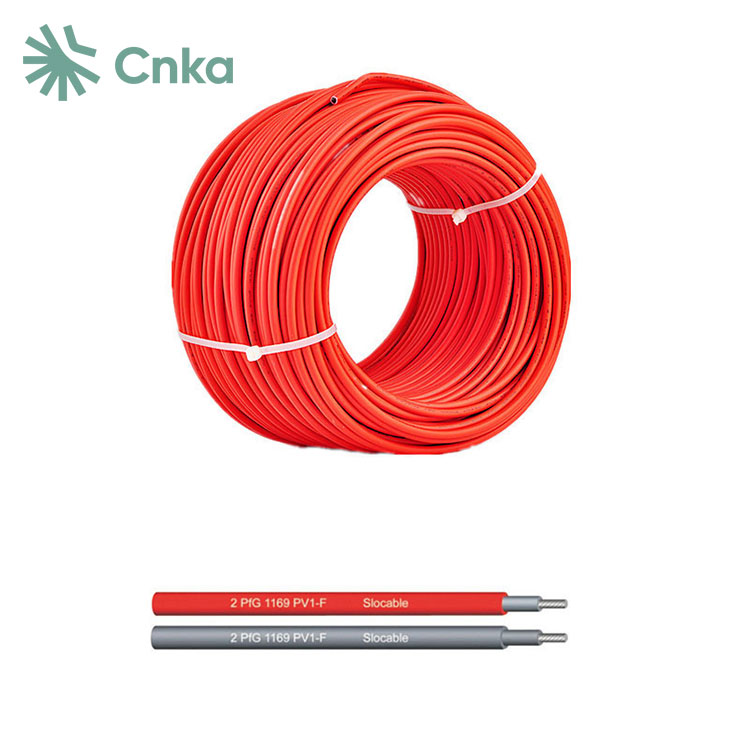

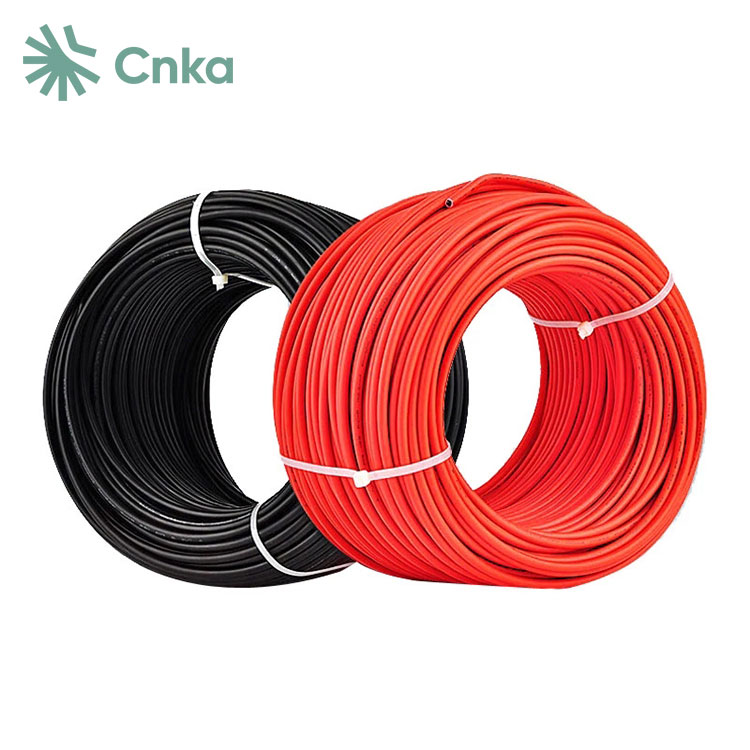

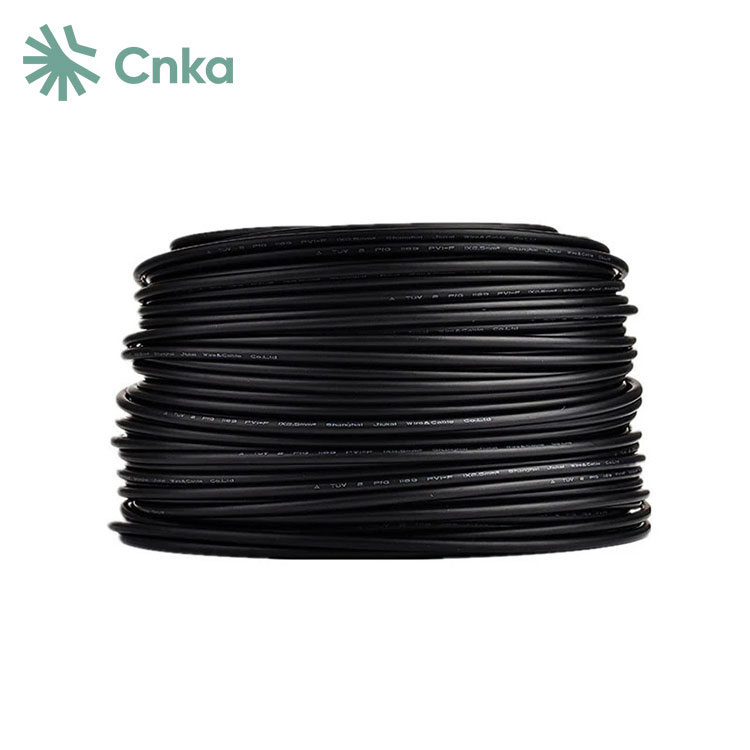

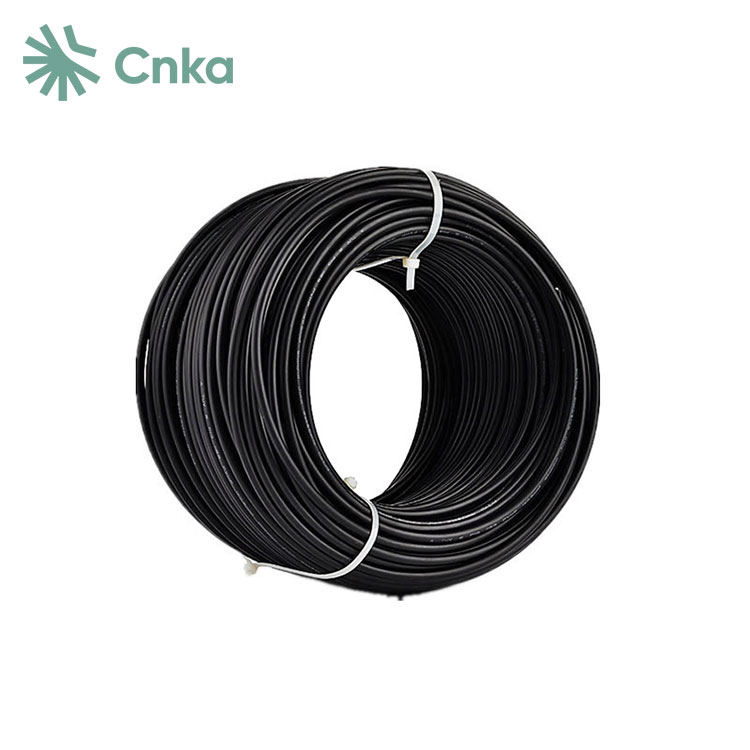

Çin Fabrikası CNKA, dış ortamlar için tasarlanmış kolay bakım edilebilir gelişmiş 4mm ve 6mm PV kabloları sunmaktadır. Bu uzmanlaşmış fotovoltaik kablolar, yüksek enerjili elektron ışınlarının yalıtım malzemesinin moleküler yapısını doğrusaldan üç boyutlu bir ağa değiştirdiği ışınlama çapraz bağlanmasına tabi tutulur. Bu işlem kabloların sıcaklık direncini arttırır. Bağlantılı olmayan kablolarla karşılaştırıldığında, ışınlanmış çapraz bağlı kablolar, 90 ° C, 105 ° C, 125 ° C, 135 ° C veya hatta 150 ° C'ye kadar sıcaklıklara dayanabilir ve yük taşıma kapasitesinde% 15-50 artış gösterebilir. Bu kablolar oldukça dayanıklıdır, ciddi sıcaklık dalgalanmalarına ve kimyasal erozyona dayanabilir, bu da onları 25 yılı aşkın bir süredir açık hava kullanımına uygun hale getirir.
|
Tip |
Geçmek |
İplik |
Şef |
Şef |
Dış |
Derecelendirilmiş |
Derecelendirilmiş |
|
mm² |
No.xφ (mm) |
mm |
Ω/km |
mm |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 Xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Tel |
Sınıf 5, kalaylı |
|
Yalıtım malzemesi |
XLPE |
|
Çift yalıtılmış |
|
|
Halojensiz |
|
|
Yağlara, greslere, oksijene karşı yüksek direnç |
|
|
ve ozon |
|
|
Mikrop dayanıklı |
|
|
UV dirençli |
|
|
Yüksek Gözden Geçirme Direnci |
|
|
Şuna Göre Flam Testi |
EN 50265-2-1 UL1571 (VW-1) |
|
İzin verilen en küçük bükülme yarıçapı |
5xD |
|
Sıcaklık aralığı |
-40 ℃ ~+90 ℃ |
|
Renk |
Siyah/kırmızı |
· Alev geciktirmesi: 4mm ve 6mm PV kabloları, ateş durumunda güvenlik sağlayan EN 50265-2-1, IEC 60332-1, VDE 0482-32-1-2 ve DIN EN 60332-1-2 standartlarına göre alev geciktirici gereksinimlerini karşılamaktadır.
· Düşük Duman Emisyonu: Kablolar, yanma sırasında duman üretimini en aza indiren IEC 61034 ve EN 50268 standartlarının düşük duman emisyon gereksinimlerine uygundur.
· Halojensiz: EN 50267-2-1 ve IEC 60754-1 standartlarına göre, kablolar halojen bileşenleri içermez ve zararlı gaz salınımı riskini azaltır.
· Düşük Gaz Korozyonu: Kablolar, EN 50267-2-2 ve IEC 60754-2 standartlarının gereksinimlerini karşılar ve ekipmanı korumak ve güvenliği korumak için düşük gaz korozyonu sağlar.
Fotovoltaik sistem kablolama yönergeleri
1.DC ve AC kablolama ayrımı:
-DC devresi: Fotovoltaik panelleri DC dağılım bileşenlerine bağlar.
-Ac devresi: İnvertörü güç ızgarasına bağlar.
2.Cable yönetim:
-Büyük ve orta boy fotovoltaik enerji santrallerinde çok sayıda DC kablosu kullanılır.
-Her kabloyu bakım kolaylığı için bir tel numarası ile etiketleyin.
-Zayıf güç hatlarından güçlü güç hatları.
-Route sinyal çizgileri (örneğin, 485 iletişim) parazitten kaçınmak için ayrı ayrı.
3. Kurulum:
Kabloları korumak ve organize etmek için kanalları ve kablo tepsilerini kullanın.
-Kabloların harici elemanlara maruz kalmasını minimize edin.
-Ama temiz, yatay ve dikey kablo yolları.
-Bakımı basitleştirmek için kanallar ve tepsiler içindeki kablo derzlerinden kaçın.
4. Özel Konular:
-Sakper telleri alüminyum tellerle değiştirirse, uygun bağlantıyı sağlamak için güvenilir bakır-alüminyum adaptör terminalleri kullanın.
