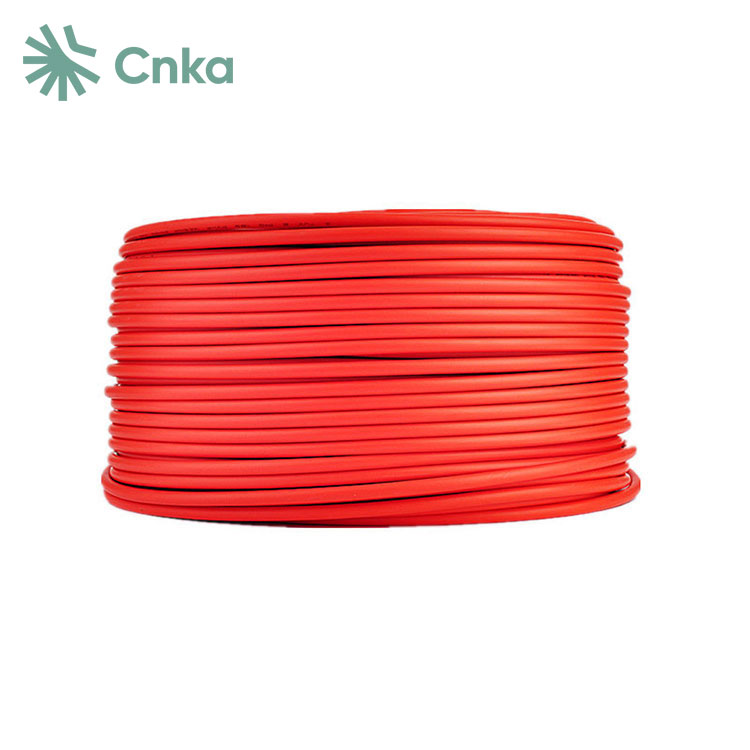

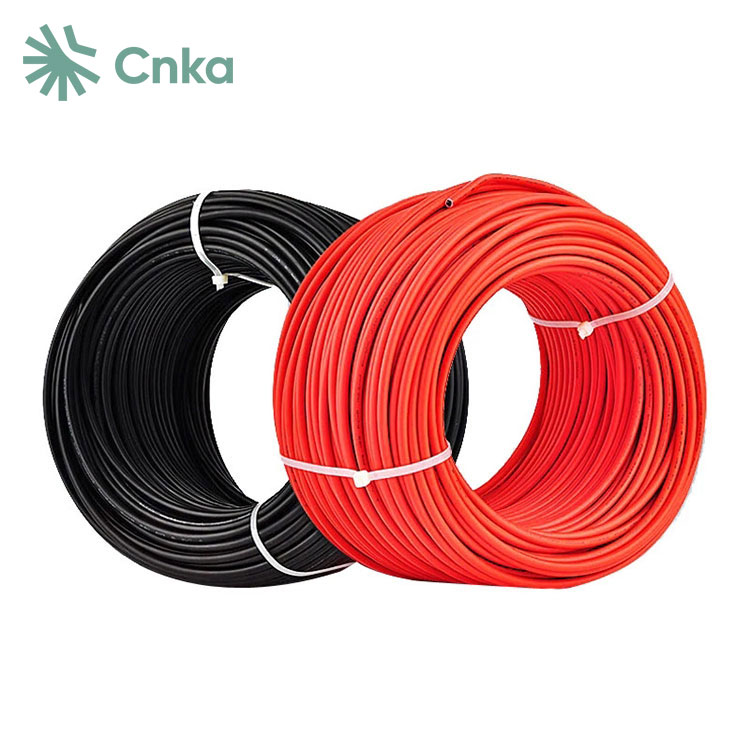

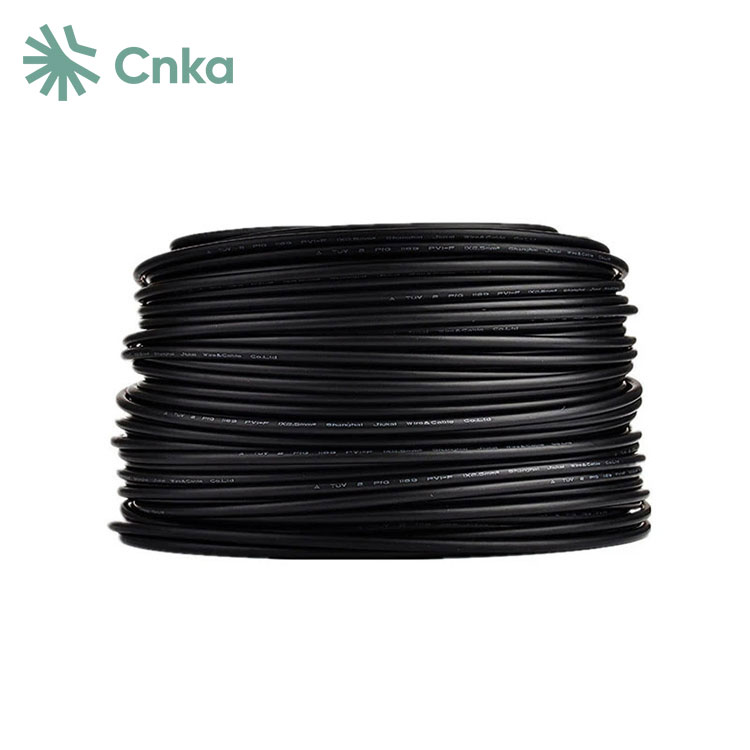

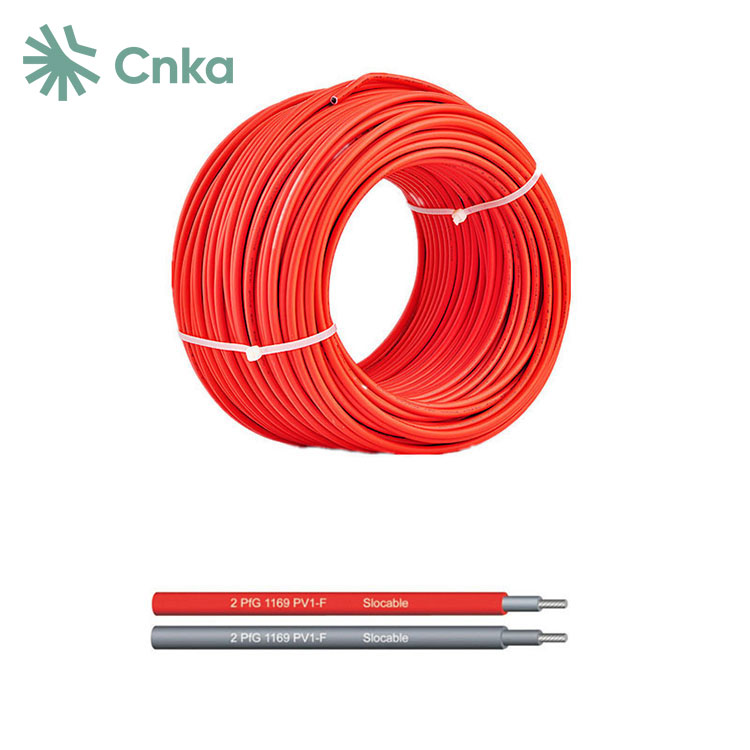

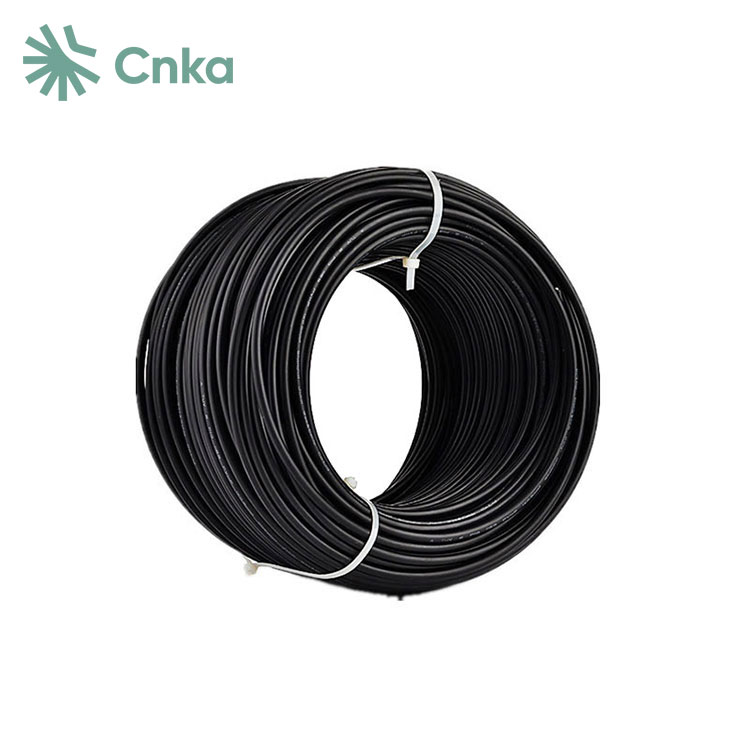

CNKA'nın Çin'de gururla üretilen fabrika yapımı 6 mm DC güneş enerjisi kablosu, hem AC hem de DC sistemler için tasarlanmıştır. 600/1000/2000 volt nominal gerilime sahiptir ve kuru ortamlarda 90°C ila 150°C ve nemli ortamlarda 90°C sıcaklıklar için uygundur.
6 mm DC güneş enerjisi kablosu çok yönlüdür ve 12AWG-2000kcmil alüminyum telli tel, bakır kaplı alüminyum telli tel veya kalaylı bakır iletkenli 18AWG-2000kcmil bakır telli tel gibi malzemelerden yapılmıştır. Dengeli Sistem Dengesi (BOS) entegrasyonu için gerekli olan modül bağlantı kutularına bağlantılar ve kablo yönlendirme dahil olmak üzere güneş enerjisi endüstrisindeki çeşitli gereksinimleri karşılar.
|
Tip |
Enine kesit |
İplik tasarımı |
İletken çapı |
İletken direnci |
Dış çap Ax B |
Nominal gerilim |
Anma akımı |
|
mm² |
No.xφ(mm) |
mm |
Ω/km |
mm |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0,25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0,3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0,3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Tel |
Sınıf 5, kalaylanmış |
|
Yalıtım Malzemesi |
XLPE |
|
Çift yalıtımlı |
|
|
Halojensiz |
|
|
Yağlara, greslere, oksijene karşı yüksek direnç |
|
|
ve ozon |
|
|
Mikroplara dayanıklı |
|
|
UV'ye Dayanıklı |
|
|
Yüksek Aşınma ve Aşınma Direnci |
|
|
Alev Testi |
DIN EN 50265-2-1 UL1571(VW-1) |
|
İzin Verilen En Küçük Bükme Yarıçapı |
5XD |
|
Sıcaklık aralığı |
-40°C~+90°C |
|
Renkler |
Siyah kırmızı |
1. Maksimum 600 V (UL PV) çalışma voltajına göre derecelendirilmiştir.
2. -40°C ila 90°C arası nominal sıcaklık aralığında çalışır.
3. Çevre güvenliğine ilişkin RoHS gerekliliklerine uygundur.
4. Alev geciktirme performansı VW-1 standardını karşılar.
5. 12AWG'den 2000AWG'ye kadar kablo boyutlarıyla uyumludur.
S: PV kablosu ile normal kablo arasındaki fark nedir?
C: Genellikle PVC yalıtım kullanan standart DC kabloların aksine, PV kablolar güneş ışığına, hava koşullarına ve aşırı sıcaklıklara karşı üstün direnç sunan XLPE (çapraz bağlı polietilen) ile yalıtılmıştır. Ek olarak, PV kabloları, uygun bakım altında genellikle beş ila sekiz yıl arası dayanabilen normal DC kablolara kıyasla daha uzun ömürleriyle bilinir.
S: PV kablosu gömülebilir mi?
C: PV kabloları doğrudan gömme uygulamaları için uygundur ve hem ıslak hem de kuru ortamlarda 90°C'ye kadar iletken çalışma sıcaklıklarına dayanabilir.
S: Bir DC devre kesiciyi nasıl seçerim?
C: Bir DC devre kesici (MCB) seçerken, kesicinin akım değerini devrenin toplam akım kapasitesiyle eşleştirmek önemlidir. Güvenliği ve verimliliği korumak için MCB'nin değerinin, koruduğu kablonun mevcut taşıma kapasitesini aşmadığından emin olun.
