Fotovoltaik enerji santrallerinde çok sayıda dış mekan DC kablosu gereklidir. Zorlu çevre koşulları göz önüne alındığında, UV radyasyonuna, ozona maruz kalmaya, şiddetli sıcaklık dalgalanmalarına ve kimyasal erozyona dayanıklı kabloların seçilmesi çok önemlidir. Sıradan kablolar bu tür ortamlarda zamanla kırılgan hale gelebilir ve izolasyonları bozulabilir, bu da hasara ve kısa devre riskinin artmasına neden olabilir.

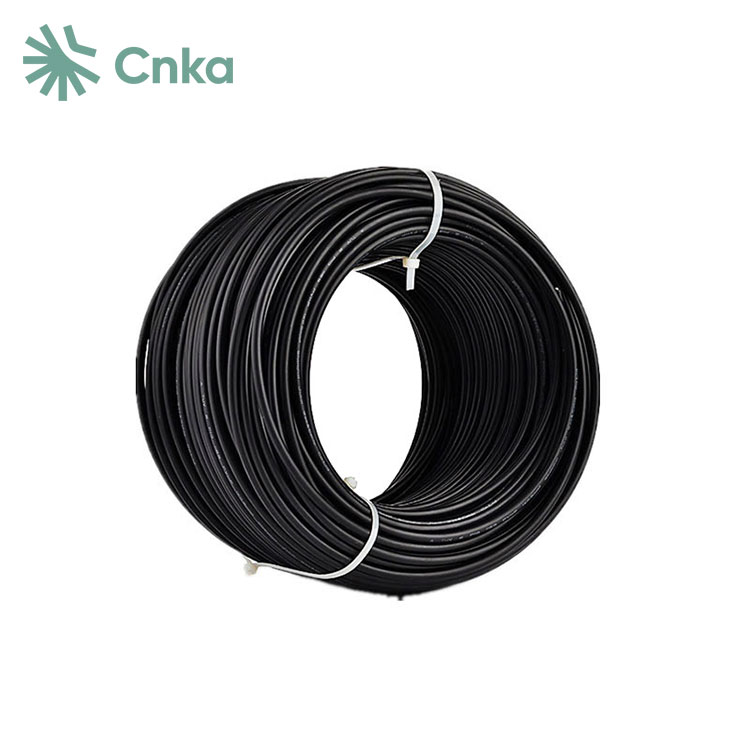

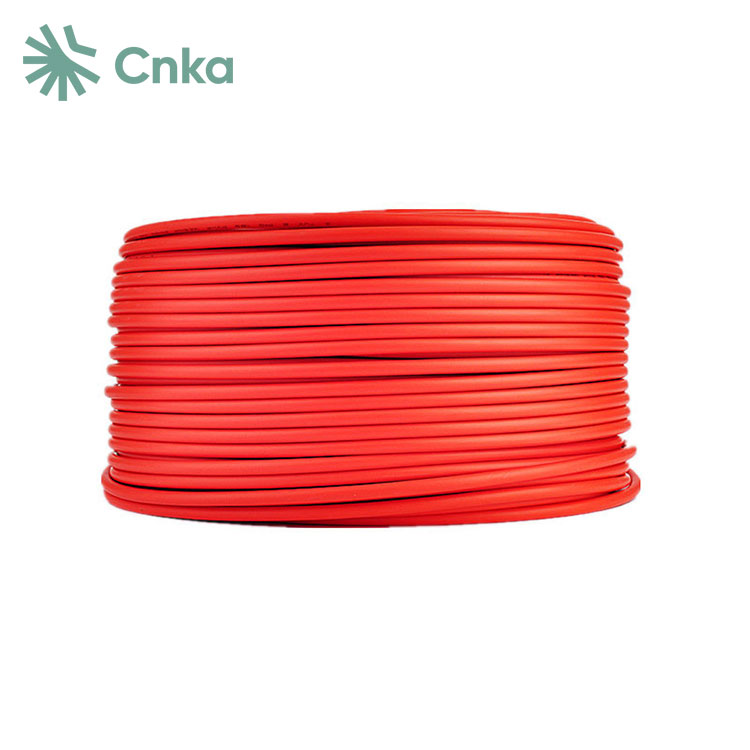

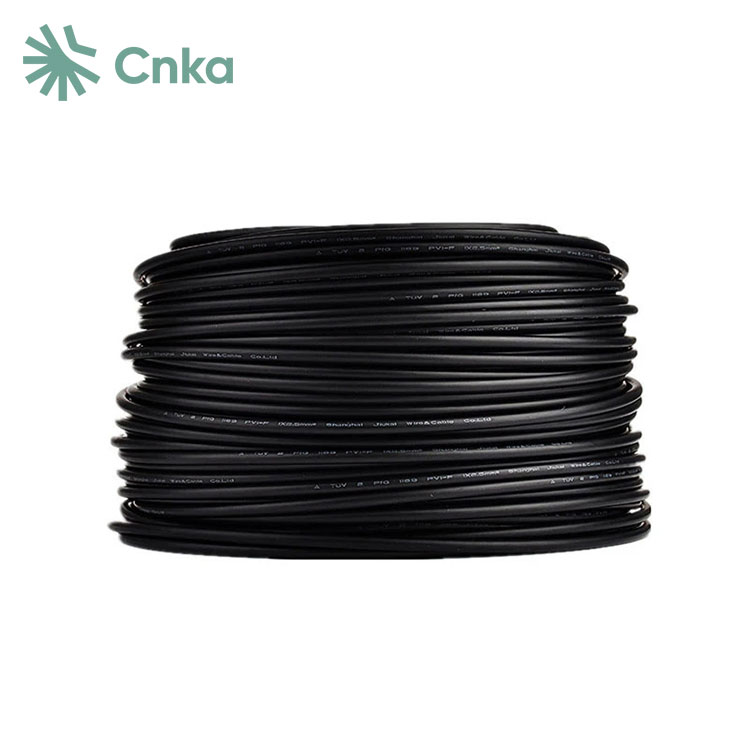

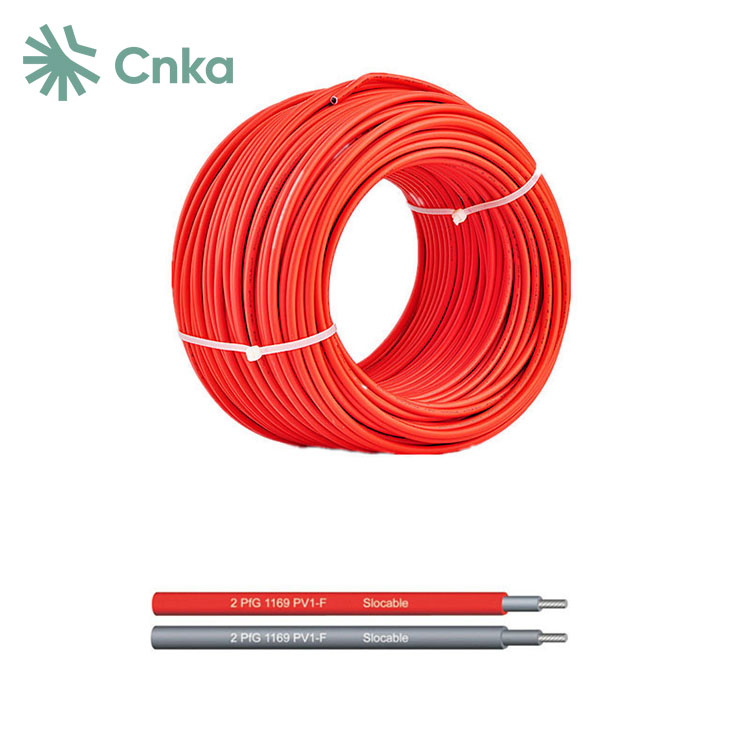

Bu nedenle, Çin Tedarikçilerinin CNKA'nın düşük fiyatlı güneş paneli PV kablosunu kullanması hayati önem taşıyor. Güneş paneli PV telimiz mükemmel hava koşullarına dayanıklılık, UV koruması ve ozon erozyonu performansı sunar ve daha geniş bir sıcaklık değişim aralığına dayanabilir.
|
Tip |
Geçmek |
Sahil |
İletken |
İletken |
Dış |
derecelendirildi |
derecelendirildi |
|
mm² |
No.xφ(mm) |
mm |
Ω/km |
mm |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0,25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0,3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0,3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Tel |
Sınıf 5, kalaylanmış |
|
Yalıtım Malzemesi |
XLPE |
|
Çift Yalıtımlı |
|
|
Halojen içermez |
|
|
Yağlara, greslere, oksijene karşı yüksek direnç |
|
|
ve ozon |
|
|
Mikroplara dayanıklı |
|
|
UV'ye Dayanıklı |
|
|
Yüksek Aşınma ve Aşınma Direnci |
|
|
Alev Testi Göre |
DIN EN 50265-2-1 UL1571(VW-1) |
|
İzin Verilen En Küçük Bükme Yarıçapı |
5XD |
|
Sıcaklık Aralığı |
-40°C~+90°C |
|

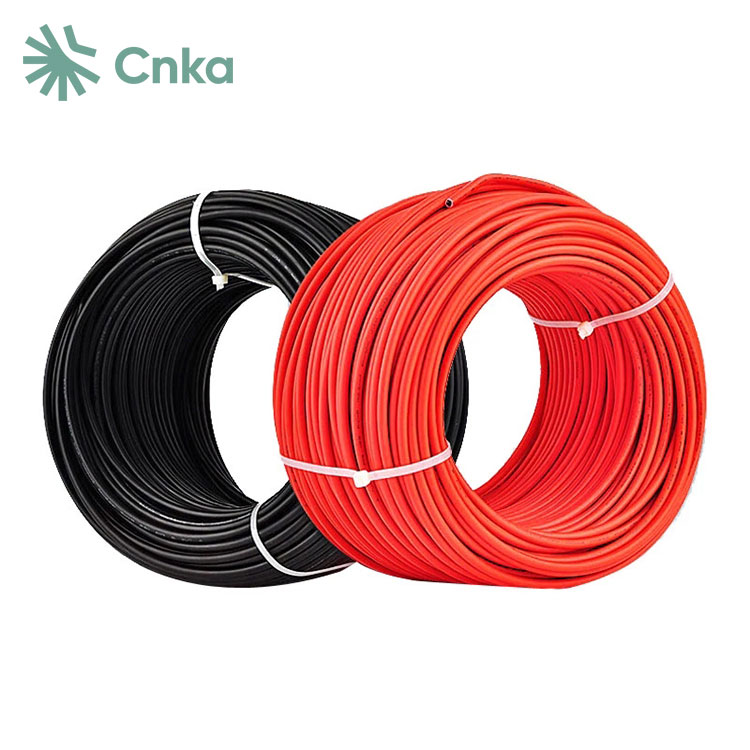

Renkler |
Siyah/kırmızı |
1 EN 50396 standardının 8.1.3 Bölümündeki Yöntem B'ye göre test edilmiştir ve mükemmel ozon direnci sergiler.
2 HD 605/A1 standardına uygundur ve olağanüstü hava koşullarına ve UV direncine sahiptir.
3 Amonyağa karşı direnç gösterir.
4 Yağ ve kimyasallara karşı mükemmel direnç gösterir.
5 Zorlu kullanım koşullarına uygun, yüksek aşınma direncine sahiptir.
6 EN 60811-2-1 standardını (oksalik asit ve sodyum hidroksit testi) karşılayarak güçlü asit ve alkali direnci gösterir.
1. DC Kablosu:
· Tandem Kablolar: Bileşenler arasında kullanılır.
· Paralel Kablolar: Dizileri ve diziler ile DC dağıtım kutularını (birleştirici kutular) birbirine bağlayın.
· DC Dağıtım Kutusundan İnvertöre giden kablolar: DC dağıtım kutusunu invertöre bağlayın.
Bu DC kabloları genellikle dış mekana monte edilir ve neme, güneş ışığına, soğuğa, sıcağa ve UV'ye dayanıklı olmalıdır. Bazı ortamlarda asitler ve alkaliler gibi kimyasallara da direnç göstermeleri gerekir.
2. AC Kablosu:
· İnvertörden Yükseltici Transformatöre Bağlantı Kablosu: İnvertörü yükseltici transformatöre bağlar.
· Yükseltme Transformatöründen Dağıtım Cihazına Bağlantı Kablosu: Yükseltme transformatörünü dağıtım cihazına bağlar.
· Güç Dağıtım Cihazından Güç Şebekesine veya Kullanıcılara Kablo Bağlama: Güç dağıtım cihazını elektrik şebekesine veya son kullanıcılara bağlar.
AC kabloları genellikle iç mekanlara kurulur ve standart güç kablosu gereksinimlerine göre seçilebilir.
